인벤터 회전이 안 되요 축 스케치 후 회전 돌려도 안되는데 왜 안될까

인벤터 공부하는 초보자. 아주 사소한 부분 부분들에서 자꾸 문제가 생겨서 애를 먹고 있다. 애 먹는 문제들중에 인벤터에서 스케치 완료한 후 회전이 안 되는 이유를 드디어 알게 되었다. (알고보면 아주 아주 간단한데 그걸 몰라 고생고생)


인벤터 축 그리기를 연습하고 있었다.













인벤터 스케치 완료 하였고. 회전 축 제품이기에 회전을 시도하였다.


그런데 뭔가 또 이상하다.....

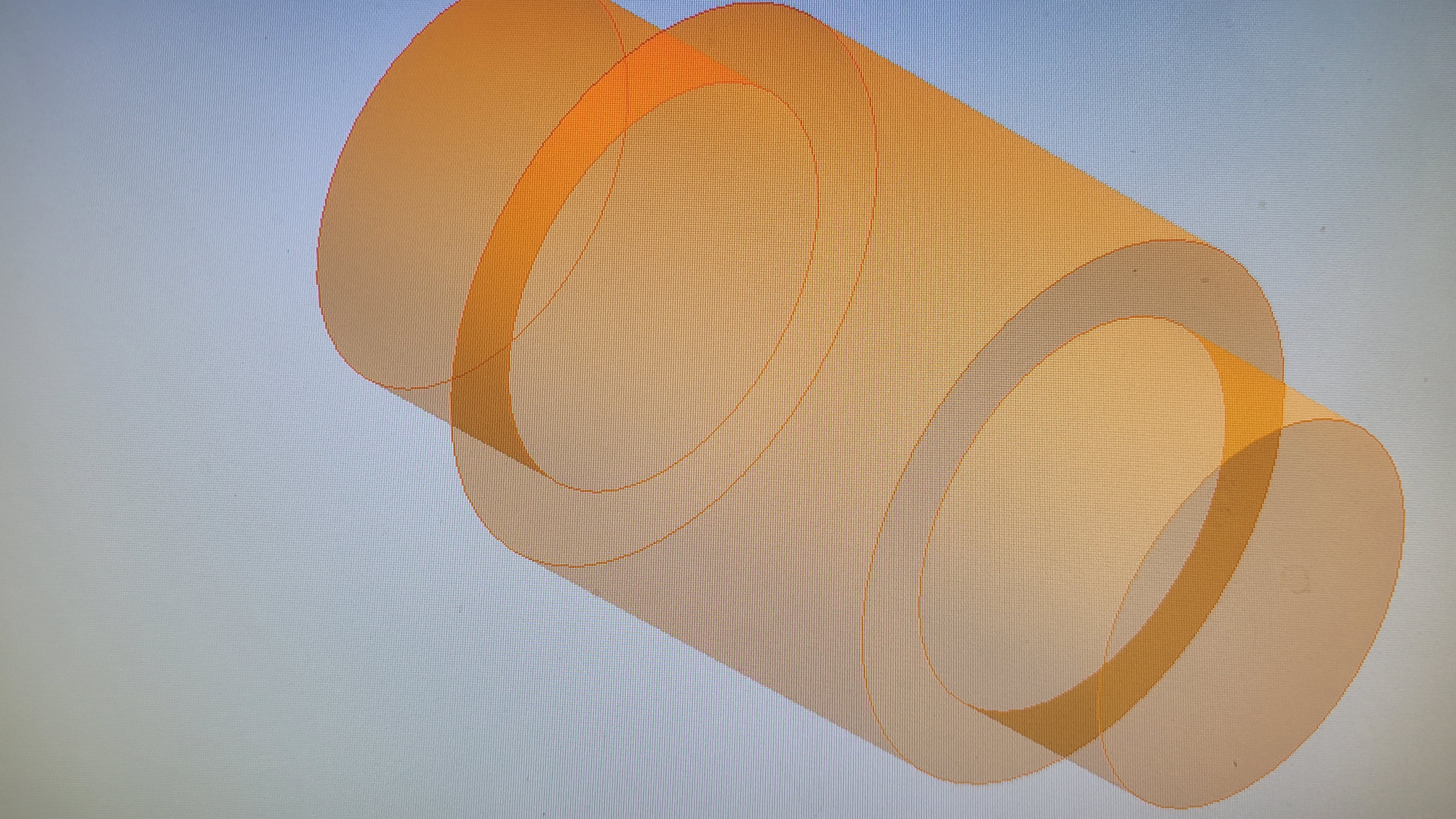

제품이 회전이 되긴 되었는데 제품 색상이 주황색으로 입혀졌다. 원래는 회색이어야 하는데.......


왜 이러는 거지?









반응형








왜 제품색이  주황색으로 입혀졌을까?










인벤터 회전축 그리기 할 때, 축선을 기준으로 회전을 돌리는데 회전이 안 되는 이유는... ( = 원래 회색이 되어야 하는 제품 색상이 주황색이 된 이유는)











억지로 회전을 돌려서 그런것이다. 제품에 색상이 주황색으로 입혀졌다는 거는 정상적으로 회전이 안 되었다는 뜻이다.

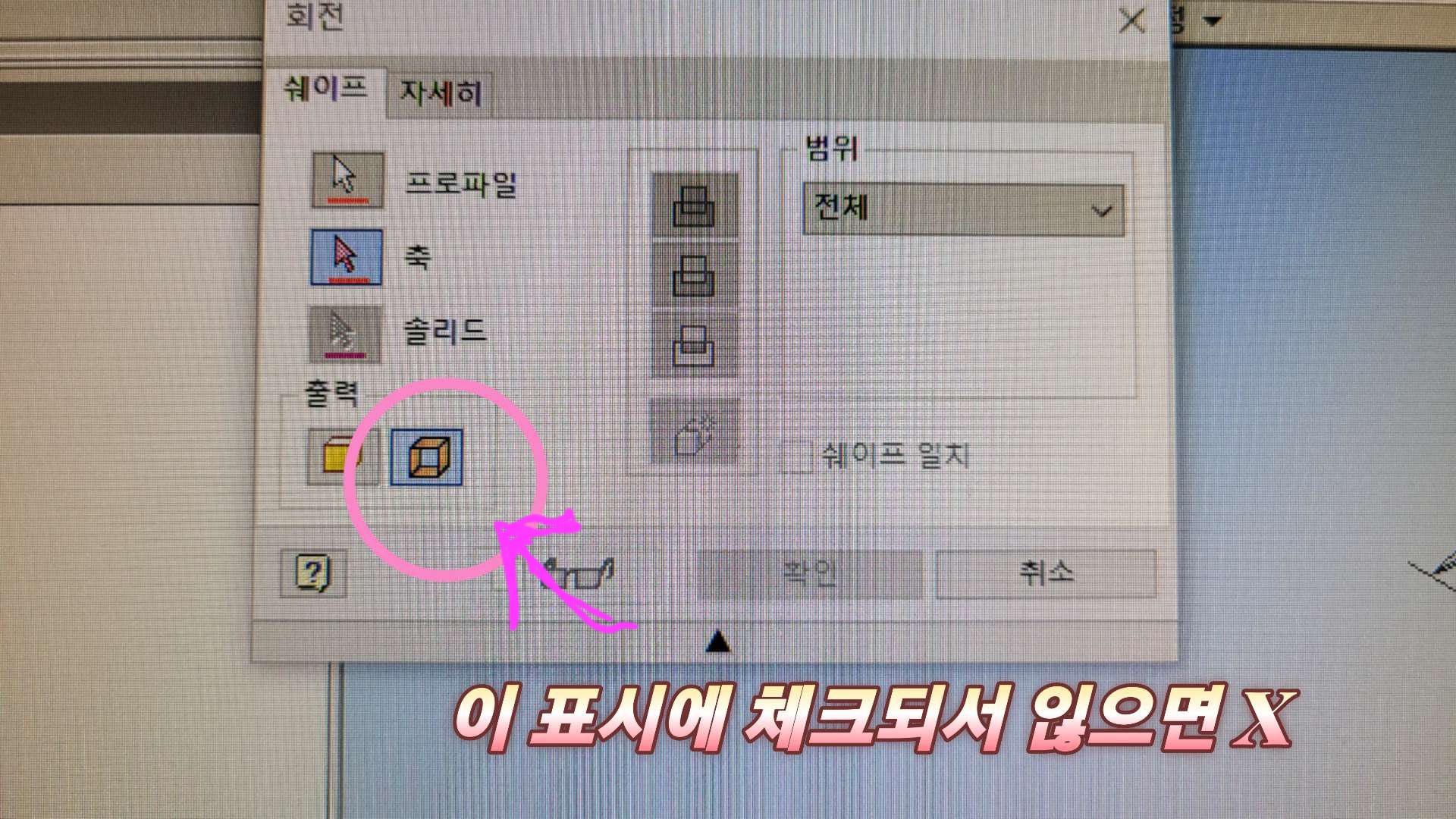

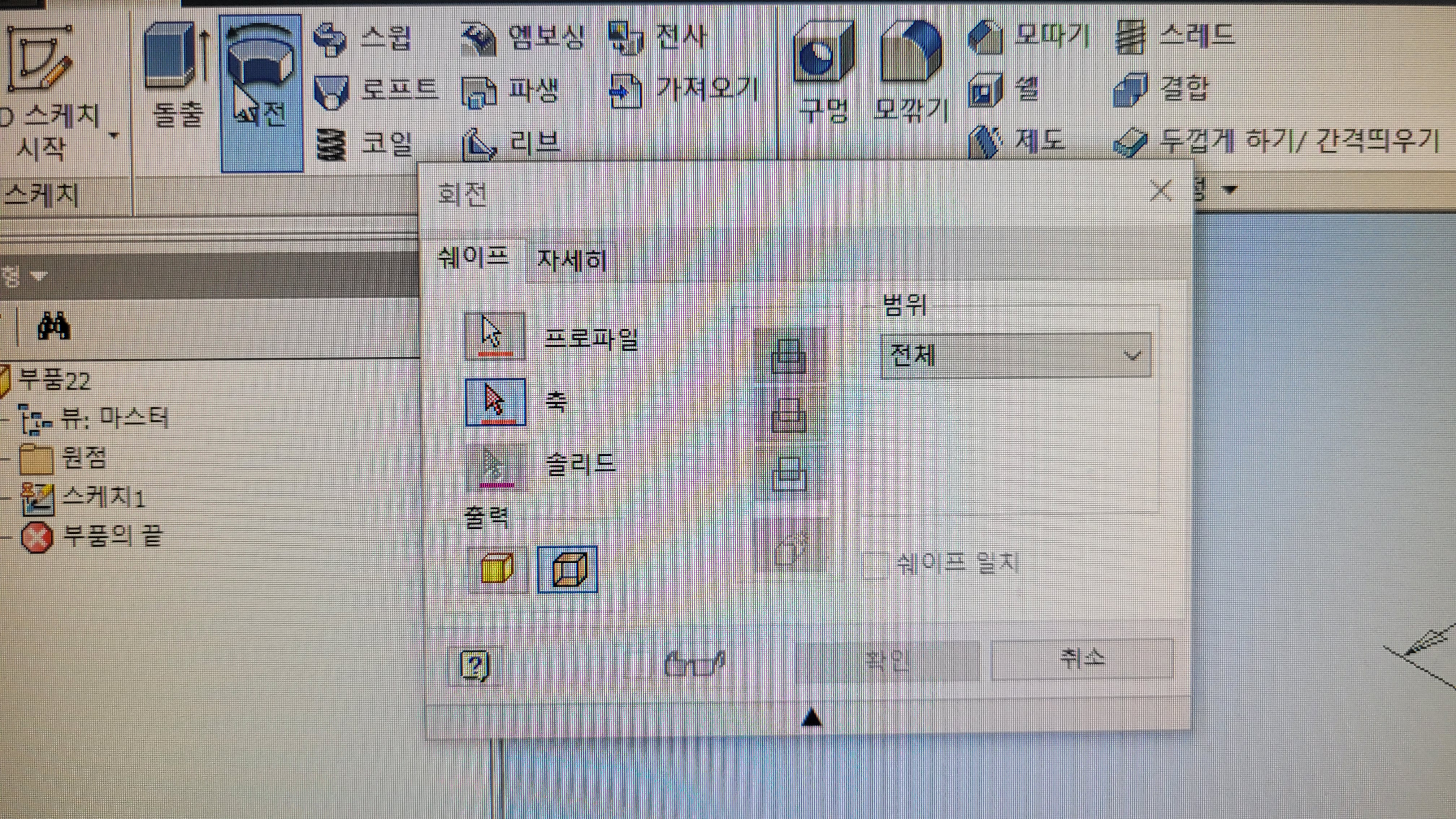

회전 명령창의 출력 부분을 확인해보면

위 사진처럼 출력 부분의 두개의 네모 중에서 속이 빈 네모에 체크가 되어 있다면 얼른 이전으로 돌아가서 작업을 다시 해야 핸다.

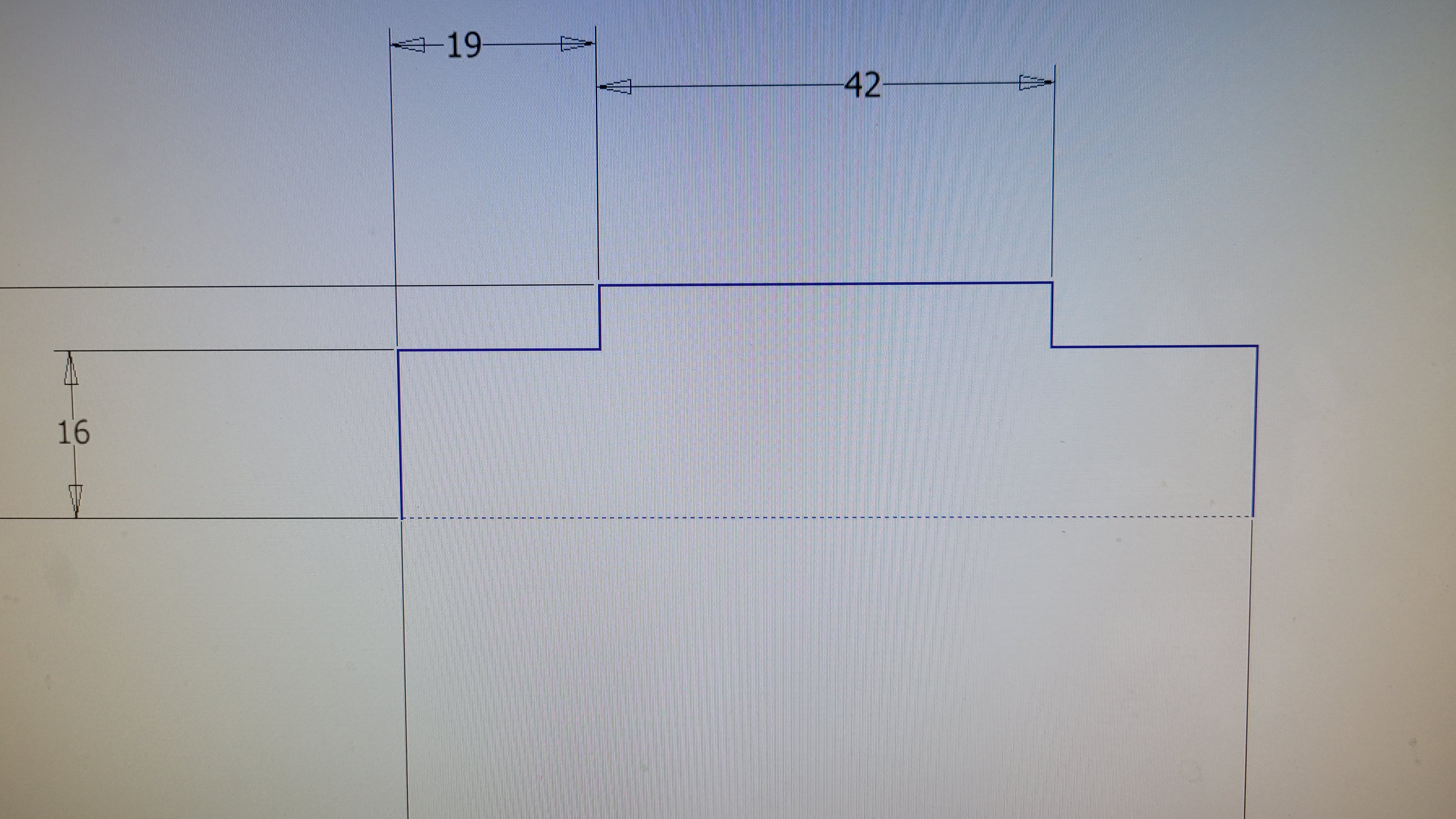

스케치모드로 되돌아 가서 확인해보면 !!








회전할 때 기준이 되는 회전축(= 중심선) 이 점선으로 되어 있을 것이다.

점선은 보조선인데 인벤터에서는 구성선이라고 부른다. 그걸 다른 선으로 바꿔줘야 한다.

실선이나 중심선으로 바꿔주고 다시 회전시키면 된다





중심선도 구성선처럼 보조 역활을 하는 선이지만 중심선이라는 그 자체만으로 파이값을 주기 때문에 인벤터에서 기준 축으로 잘 인식된다.




인벤터 프로그램은 구성선도 인식을 하긴 하지만 회전의 기준 축선을 구성선 (=보조선, 점선)으로 하게 되면 회전을 돌리더라도 가운데가 뚫린 회전체가 만들어진다. (이를 서피스 모델링이라고 한다. 이는 나중에 더 배울 부분)




구성선의 역할은 보조선의 역할일 뿐, 제품을 완성하는 역할은 할 수 없다. (= 구성선은 형상을 만드는 선으로써 역할을 할 수 없다.)




형상이 아닌 구성선이 중심 축선이 되면 선으로 인식을 하는 동시에 형상을 만들 수 없는 선으로도 인식아여서 제품 스케치가 다 완성되지 않았다고 판단한다. 그래서 그 부분이 뚫려 있는 공간으로 인식을 하게 되어 억지로 회전 시켜 마무리 하더라도 제품 색상이 주황색으로 입혀진다. (원래는 회색이어야 함)

---

 마무리 요약!!!!

인벤터 회전이 안 되요

축 스케치 후 회전 돌려도 제품색상이 주황색으로 변해요

이럴 땐 바로 직전 작업 스케치에 들어가서 완전히 완전한 실선 (혹은 중심선으로) 으로 다시 그린다.













끝.
